    当前位置 : 首页 > 产品中心 > 高堰式螺旋分级机 高堰式螺旋分级机

    高堰式螺旋分级机

    【产品简介】一款借助固体颗粒在矿浆中沉降速度不同进行分级的竞博官网网站
    【水槽长度】:≤3000-14300mm
    【螺旋直径】:300-3000mm
    【生产能力】10~1785 t/d

    邮箱 : khmchina@163.com

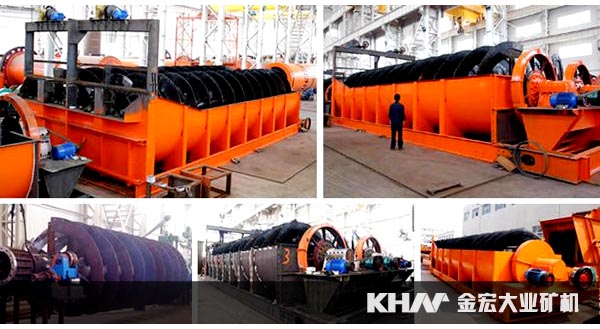

    高堰式螺旋分级机



           分级机适用范围:分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,金属选矿流程中对矿浆进行粒度分级,以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。



    【产品简介】高堰式螺旋分级机是一款借助固体颗粒在矿浆中沉降速度不同进行分级的竞博官网网站。该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,金属选矿流程中对矿浆进行粒度分级,以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等优点

    【水槽长度】:≤3000-14300mm

    【螺旋直径】:300-3000mm

    【生产能力】10~1785 t/d

    【产品改进】返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。

    【应用范围】:广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥。




    优势特点



    1.返砂端增加了返砂自动提升装置,取消球磨机大勺头的配置。



    2.每吨矿石一般可节电1~1.5度。



    3.避免了大勺头的频繁检修。



    4.减缓了对球磨机大、小齿轮的不均衡冲击。


    工作原理

    高堰式螺旋分级机

           高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。

           高堰式螺旋分级机除主要作为磨矿的辅助竞博官网网站进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。



    技术参数



    类型

    型号

    螺旋转速(r.p.m

    按返砂

    按溢流处理能力(t/d)

    螺旋直径(mm)

    螺旋长度(mm)

    水槽坡度

    传动电机型号

    传动电机功(kw)

    提升电机型号

    提升电机功率

    重量(kg)

    高堰式单螺旋

    FLG-300

    8.322

    3080

    10-30

    φ300

    3680

    14-18.5

    Y90L-6

    1.1

    手动

    --

    668

    FLG-500

    8.515.5

    145260

    21-75

    φ500

    4246

    14-18.5

    Y90L-6

    1.1

    手动

    --

    1600

    FLG-750

    2.49.9

    255564

    65-154

    φ750

    4980

    14-18.5

    Y132S-6

    3

    手动

    --

    2716

    FLG-1000

    3.57.6

    4731026

    85

    φ1000

    6120

    14-18.5

    Y132M2-6

    5.5

    手动

    --

    4400

    FLG-1200

    58

    11651630

    155

    φ1200

    6125

    14-18.5

    Y132M2-6

    5.5

    Y90L-4

    1.5

    8765

    FLG-1500

    2.56

    11402740

    235

    φ1500

    7940

    14-18.5

    Y160M-6

    7.5

    Y100L1-4

    2.2

    12500

    FLG-2000

    3.65.5

    38905940

    400

    φ2000

    8250

    14-18.5

    Y160L-6/4

    1115

    Y100L2-4

    3

    20814

    FLG-2400

    3.64

    6800

    580

    φ2400

    8940

    14-18.5

    Y160L-4

    15

    Y100L2-4

    3

    25650

    FLG-3000

    3.2

    11650

    890

    φ3000

    13950

    14-18.5

    Y200L2-6

    22

    Y113M-4

    4

    37000

    高堰式双螺旋

    2FLG-1200

    58

    23403200

    310

    φ1200

    6125

    14-18.5

    Y132M2-6

    5.5×2

    Y100L1-4

    2.2×2

    15840

    2FLG-1500

    2.56

    22805480

    470

    φ1500

    7940

    14-18.5

    Y160M-6

    7.5×2

    Y100L-4

    2.2×2

    22110

    2FLG-2000

    3.65.5

    778011880

    800

    φ2000

    8900

    14-18.5

    Y200L2-6, Y200L-4

    22;30

    Y100L2-4

    3.0×2

    36341

    2FLG-2400

    3.67

    13600

    1160

    φ2400

    11500

    14-18.5

    Y200L-4

    30

    Y100L2-4

    3.0×2

    45874

    2FLG-3000

    3.2

    23300

    1785

    φ3000

    12140

    14-18.5

    Y225M-4

    45

    Y112M-4

    4.0×2

    73030
